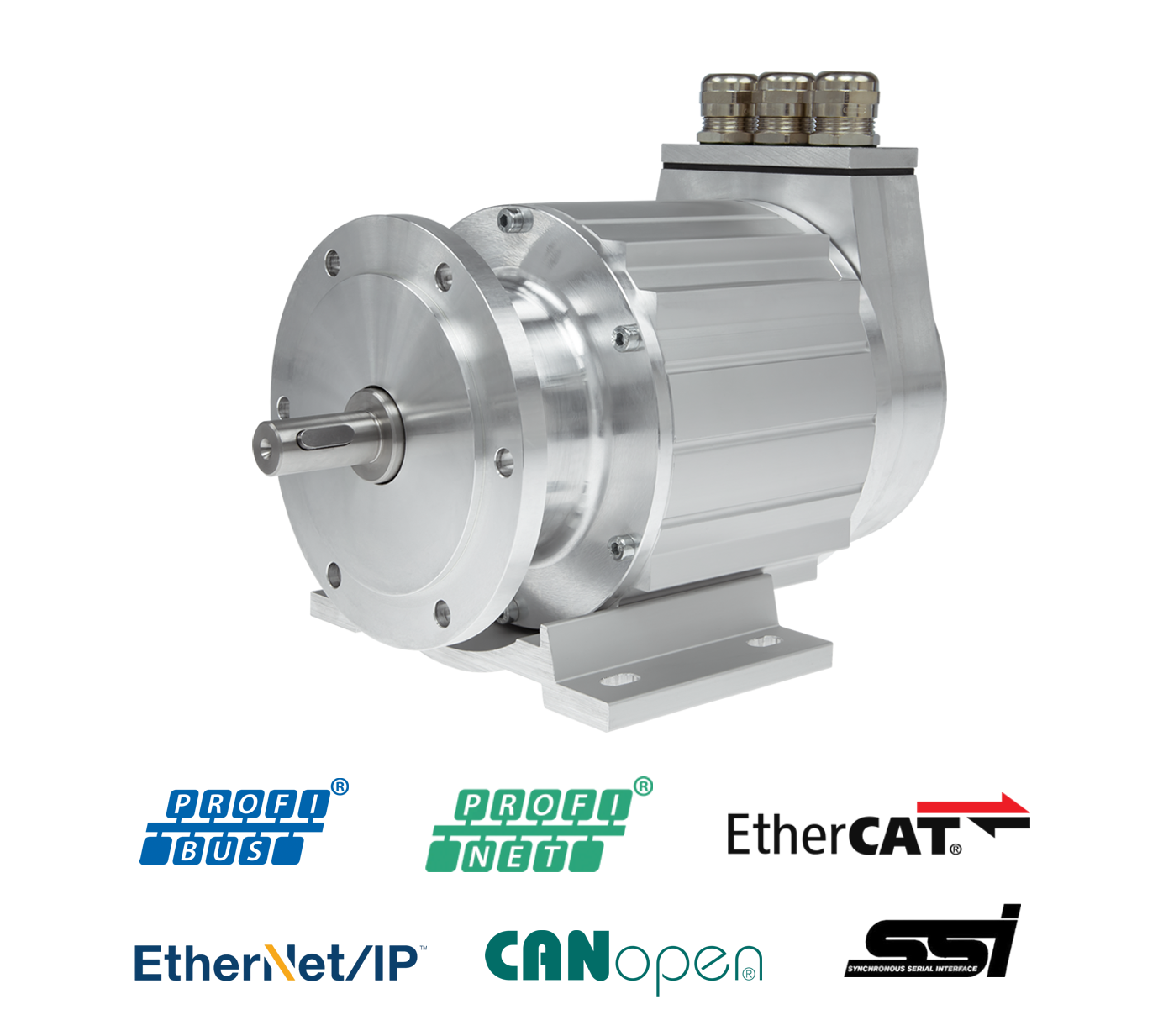

+双重防爆型绝对值编码器 ADV 115 S/M
+Ø12/14/20 mm轴型单圈和多圈编码器
+Ø115 mm铝合金外壳
+用于易爆环境符合ATEX防爆标准
+双重安全编码器SIL3 ,PLE系统适用
+采用双处理器及冗余传感结构

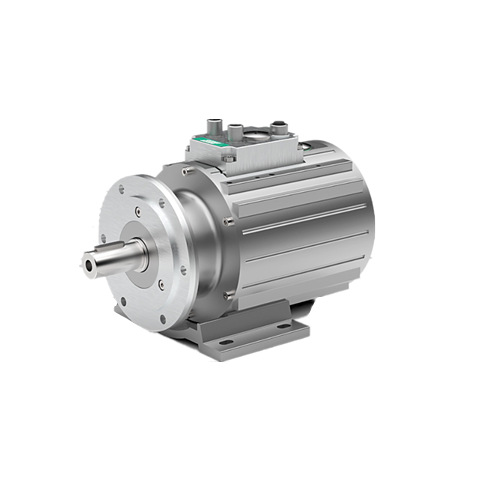

PROFIBUS-DP+SSI绝对值编码器 ZE115M/CEV115
| 电气参数 | ||
| 电源 | 11~27VDC | |
| 最大消耗电流 | < 350 mA at 11 V DC, < 150 mA at 27 V DC | |
| 测量原理 | 光电感应原理 | |
| 总分辨率 | 最大可以32bit | |
| 单圈 | 4096 steps/rev (12 bit) | |
| 多圈 | 4096 revolutions (12 bit) | |
| 参数/功能 | 分辨率设置 | |
| 零位设置 | ||
| 输出代码设置 | ||
| 选择计数方向:F/R | ||
| 通讯接口 | ProfiBus+SSI | |
| 工作环境温度 | 20 to +70 °C | |
| 防护等级 | IP65 | |
| 机械参数 | ||
| 最大转速 | 3600 RPM | |
| 轴载荷 在轴的末端 | ≤ 100N 轴向 / ≤ 150N 径向 | |
| 轴承寿命 | ≥ 2.8x1010转 | |
- 速度 | ≤ 3000 min-1 | |
- 运行温度 | ≤ 60℃ | |
| 法兰 | Ø85 mm | |
| 轴径 | Ø12/14/20 mm | |
| 材料 | 轴 不锈钢 | |
| 法兰 铝 | ||
| 外壳 铝 | ||
| 电缆 PUR | ||
| 质量 | 约6 kg | |
